  제품명

TWIN JET NOZZLE

  용  도

의약품 / ​​전지 재료 / 식품 / 세라믹 / 화학 제품 / 유기 용제 사용 용도 / 기타

  업  종

전자 관련 산업 / 화학 산업 / 제약 산업 / 환경 관련 / 석유 수지

  사  양

미립화 방식 (노즐)

제품문의   카탈로그신청


미립자 제조용 NOZZLE [특허]

TWIN JET NOZZLE은 스프레이 건조기에 의한 미세입자의 대량생산을
목적으로 한 두 단계의 미립화기구를 가지는 NOZZLE입니다.



- 종래의 디스크식 아토마이져, 이류체 노즐보다도 높은 미립화 성능 -

평균입자경으로 미크론5~ 10 미크론의 입자를 1L / h ~ 1000L / h의
범위에서 안정적으로 생산할 수 있습니다.

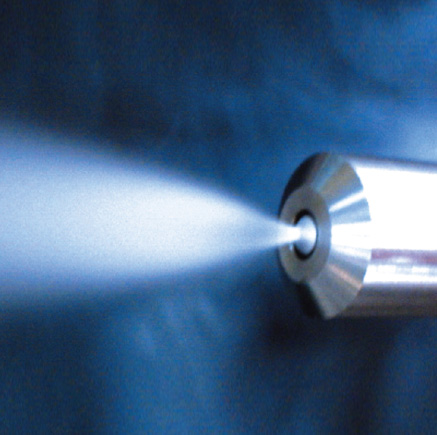

TWIN JET NOZZLE

종래의 10μm이하의 미립자를 제조하려면 처리량을 억제하거나 고형분 농도를 낮추는 것으로 밖에 대응할 수 없었습니다.

당사가 개발한 TWIN JET NOZZLE로 인해 이것들의 제약을 받지 않고, 미립자의 대량제조가 가능하게 되었습니다.



특징
1. 충돌을 미립화에 이용함으로써 미립화 공기양을 줄일 수 있다.
2. 小처리용 RJ Nozzle부터 大처리용 TJ Nozzle에의 스케일 업이 용이하다.
3. 원액처리량 수L / h ~ 1000L / h의 미립화 능력

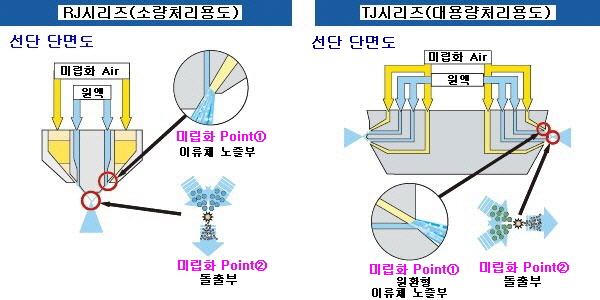

기구
1. 첫 단계로 액체를 공기로 전단하고, 기액의 JET류로 합니다.
2. 두번째 단계로 전단계에서 분출시킨 JET류를 하나로 수습시켜서 JET류끼리 충돌시킴으로 미립화를

    촉진시킵니다.

3. slit부분을 원환상으로 해서  미립화 성능을 해치지 않고 대처리량이 가능(TJ Nozzle)



 표준사양표

  형식

 RJ-10

 RJ-25

 RJ-50

 TJ-100

 TJ custom※

 TJ-1000

 분무량 (L/hr)

 < 10

 10〜25

 25〜50

 50〜100

 100〜1000

 > 1000





※ TJ custom은 분무량에 맞게 최적으로 설계합니다.
