  제품명

가압 이류체 NOZZLE

  용  도

식품 / 도자기 / 화학 제품 / 유기용제 사용 용도 / 환경 대책 / 기타

  업  종

사료 산업 / 식품 / 화학 산업 / 자동차 관련 / 요업 · 파인 세라믹 / 환경 관련 / 기호품

  사  양

미립화 방식 (노즐)

제품문의   카탈로그신청


액체미립화장치 [특허]

배기가스 순간냉각장치용 신형 SPRAY NOZZLE


본 노즐은 미립화용의 공기의 조절으로 액류량, 분무압력, 종류가 변화해도 노즐부품과 노즐수의 변경없이 입자경을 컨트롤 할 수 있습니다. 스프레이 드라이어의 가동부터 운전종료까지 자동운전이 가능합니다.

또한, 다이옥신 대책의 POINT는 고온의 배기가스를 순식간에 200 ℃ 이하로 순간 냉각하는 것입니다. NOZZLE에 대해서는 "냉각탑 물방울의 완전 증발을 가능하게 한다" "100 미크론 이하의 미세방울을 만들 수 있다"는 것이 요구되고 있습니다. 이것은 고기수비의 이류체NOZZLE이 아니면 불가능합니다. 에너지 절약, 고성능의 신형 가압이류체NOZZLE이 불가능한 것을 가능하게 했습니다.

특징

1. 공기 유량의 조정에 의해 액적의 입자경 제어가 가능
2. 기존의 가압노즐에 비해 대량 · 고점도의 액체도 세밀하게 미립화 가능

3. 분무용압력이 50kPa이하로 낮기 때문에, 종래의 이류체노즐에 비해 동력이 낮음
4. 분무용 공기의 공급을 멈추면 기존의 가압노즐로도 사용 가능

5. 전국 100개 이상의 일반 · 산업폐기물에서 채용실적 있음



 표준사양표

형식

 APN-100

 APN-400

 APN-600

 APN-800

 APN-1000

 분무량 (kg/h)

 0~100

 0~400

 0~800

 0~800

 0~1000

 분무수압 (MPa)

 1.0

 1.4

 1.5

 1.4

 1.6



미립화 원리
액NOZZLE로 도너츠상의 액막을 형성시켜 거기에  집중적으로 고속기류를 방출하는 것으로 효과적인
미립화를 실시합니다. 따라서 동력은 중압정도의 물분사 펌프(1~2 MPa)와 Roots blower(40 kPa) 의                 조합으로 평균입자 40~60μm의 미립화성능을 발휘합니다.

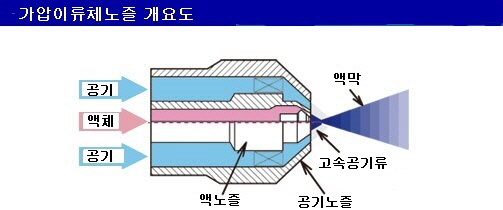

"가압 이류체 NOZZLE"개요도 참조
